應用

可用于在互操作階段對曲軸和傳動軸執行尺寸、幾何和無損測量。

完全能夠直接在車間環境中檢查和認證 100% 的曲軸生產。

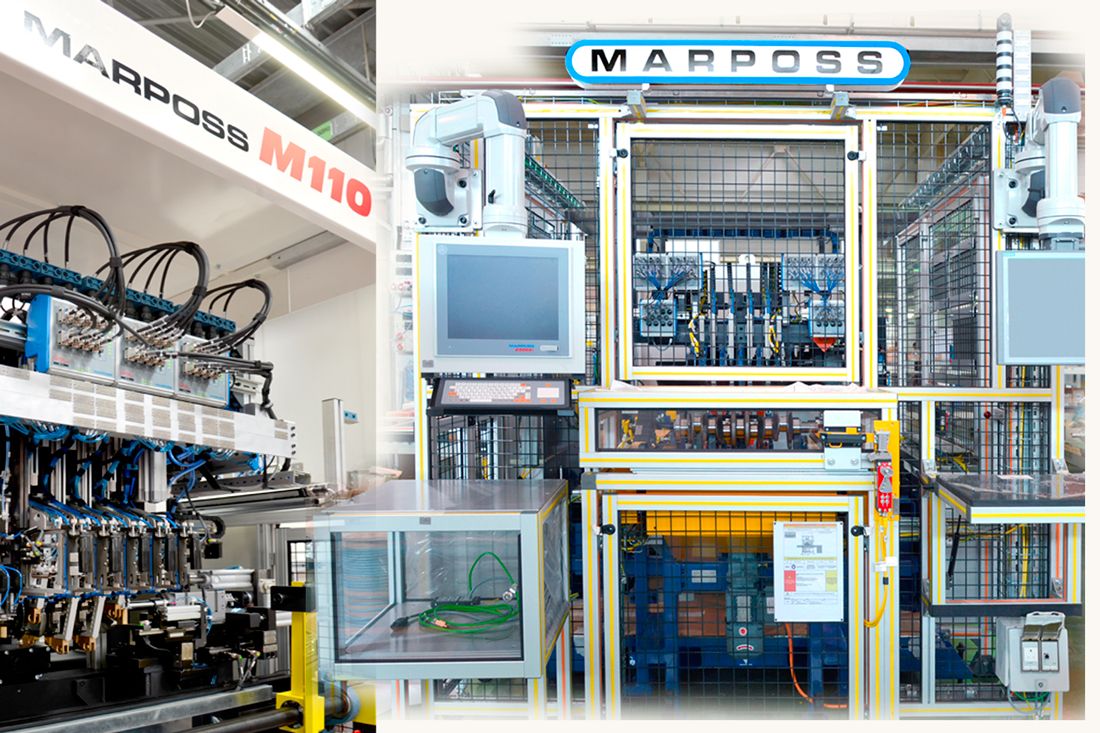

由比較先進的技術機械組成的模塊化結構確保了一個極其通用的系統，使測量機能夠在一個完整的自動循環中加載、測量和分類曲軸。

由于通過優化用于測量的加載和傳輸的所有關鍵機械的剛度實現了高速，因此循環時間非常快。

特點

自動加載系統將零件快速準確地移動到測量位置：

裝載臂；通過自動化，曲軸水平定位在兩個懸臂上，兩個懸臂執行圓周運動并將其放置到測量位置。

穿梭；曲軸放置在水平傳輸系統上，該系統將零件移動到測量位置。

電梯單元；曲軸上升到測量位置。

自動量規系統：

自動量規系統通過精密垂直滑塊移動到零件上。根據要求的測量檢查，它適用于基本的不同類型的馬波斯測量單元。

電機驅動軸參考系統：

軸可以在中間之間拾取，固定或電機驅動，或放置在 V 形滾輪上。

先進的技術允許在測量過程中控制軸的旋轉。

優點

由完整的工業化保證了性價比

極快的循環時間

能夠檢查高達 100% 生產的軸

高測量精度允許對生產的軸進行認證并校正機床

專為在任何車間環境中測量而設計

極高的長期可靠性
