一、產品概述

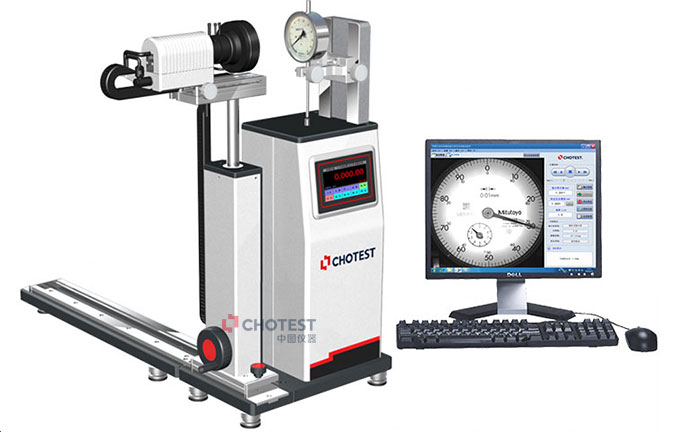

SJ2620立式指示表檢定儀采用進口高精度光柵測量系統、精確的光柵位移測控技術、長壽命精密專利導軌、進口電機控制系統、專利無反射光源、高分辨率CCD、彩色大屏幕液晶顯示與觸控系統及數字圖像處理技術，實現指示表的全自動、高精度檢定。采用計算機自動控制電機精確驅動光柵位移，不需要手工旋轉手輪或微分筒；采用檢定軟件自動采集當前數據，不需手工采樣；采用CCD全真模擬人眼讀取表盤并自動識別，不需要人眼觀察、人工讀數；在提高檢定速度的同時，全面解放了體力和腦力。

檢定過程采用人工智能化方法，操作者只需裝好指示表，在檢定軟件上選擇表的類型、分度值和量程等參數后，點擊“開始檢定”鍵，檢定儀立即驅動指示表按規程進行檢定，檢定結束后快速打印出檢定記錄和結果（包括各點的數據列表，正、反程誤差曲線，以及各種示值誤差是否合格及合格級別等）。其檢定速度比國內其它指示表全自動檢定儀快一倍以上。

二、結構原理

本儀器包括光柵測量系統、圖像處理系統、電子測控箱、檢定夾具、檢定軟件、計算機和打印機。

SJ2620高精度指示表全自動檢定儀采用計量進口光柵尺作為長度標準，采用計算機作為控制中心。計算機在用戶點擊“開始檢定”后，會根據用戶輸入的表類型、分度值和量程等信息，向測控箱的微處理器發出相應控制指令；測控箱收到指令后，自動控制伺服電機精確驅動光柵和測桿，推動被檢表的測桿移動到檢定點，然后將光柵的標準位移傳送到計算機；計算機通過攝像頭獲取被檢表表盤圖像，采用數字圖像處理技術自動識別表盤讀數，并將該讀數同光柵的標準位移相比較，得出檢定點誤差，當所有檢定點檢定完畢后，形成檢定記錄和結論，保存到數據庫并供客戶打印。

三、產品功能

標準配置：

1.按國家檢定規程全自動檢定百分表、千分表、杠桿表、內徑表和大量程百分表；

2.全自動檢定以上各類表的數顯表；

3.全自動檢定以上各類表的英制表；

4.全自動檢定部分扭簧比較儀、機械式比較儀；

5.具有半自動檢定功能，用于檢定表盤或刻度線有明顯污損的指示表；

6.具有自動對零功能，檢定前無需手動調整零位；

7.在檢定過程中，具有超差提示功能；

8.自動處理檢定數據并進行判定；

9.可顯示、打印歷史記錄，包括檢定點誤差數據的表格和曲線，規程中要求測量的各種示值誤差，以及根據規程判定的檢定結果；

10.可按指示表類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；

11.可修改保存的記錄和數據；

12.可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書；

13.可將檢定數據輸出到Word文檔；

14.具有備份和還原數據庫功能。

可選配置：

1、 可根據客戶特殊需求，定制檢定記錄報表和檢定證書的格式。

2、 可根據客戶需求定制檢定標準。
